Raklapos állványrendszerek
-
Gyártó: Novapax
N-PA
Gyártási év: 2001
Tálca méret: 800 x 600 mm
tálcák száma : 12
befoglaló méret:
-szél: 300 cm
-mély: 240 cm
-mag: 230 cm
Vezérlés hiányos!
További információk
-

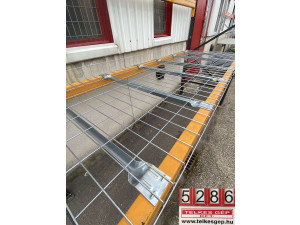

Elérhető nagy mennyiségben is, készletről, segítségével kisebb termékek is raktározhatóak raklapos állványon.
Méretek:
Szélesség: 1.020 mm
Hosszúság: 1.270 mm
További információk
-

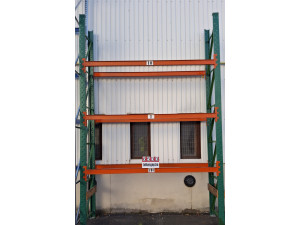

1. Állványkeret:
Gyártó: Schäfer
Mérete: 8.000 x 1.050 mm
Db : 2
2. Gerenda
Gyártó: Schäfer
Mérete: 2.700 x 80 mm
Db : 12
További információk
-
Stanley Vidmar Stak tárolórendszer, Raklapos állvány, Raklapos tároló, Vertikális tároló rendszer, Raklaprendszer, Raklaprakodó
Használt gép
Gyártó : Stanley Vidmar
Típus : Hazmat
Befoglaló méretek : 7500 x 3581 x 4741 mm
Év: 2008
Polc terhelhetősége: 1000 kg
Oszlopok terhelhetősége: 4000 kg
Polcok száma: 60 db
Lábkeret száma: 16 db
A berendezés egy kézimozgatású, emelővillás felrakódaru, melynek rendeltetése a STAK rendszerú raktári tárolóállvány kiszolgálása. A daru névleges terhelhetősége 1000 kg. Az állványon a terheket egyenként 1000 kg megengedett terhelhetőségú, kiemelhető acéllemez raklapokon (paletták) tárolják. A terhet a daruval raklappal együtt emelik le ill. helyezik fel. Az állványszerkezet kialakítása lehetővé teszi a raklapok 98 mm-es magassági osztással történő, szükség szerinti elrendezését. A daru a kétoldalt telepített állványsor közötti területen mozog, sőt a pálya egyik végén van egy kifutási szakasza targoncára való rakodáshoz. A daruról merev, U-szelvényű oszloppár mgg alá, mely a villaszerkezet mggőleges megvezetését biztosítja. A vezetőoszlop golyóskoszorúval kapcsolódik a futómacskához, s ez lehetővé teszi a teher teljes körbeforgatását. Az emelést villamos láncos emelődob végzi, mely felül, a forgórészen van elhelyezve. A daru két I-szelvényű főtartója között szabadon gördül a futómacska. Hosszirányban a szerkezet az állványsorok tetejére ültetett két sínen gördül szabadon. A kifutó szakaszon a pálya konzolosan túlnyúlik az állványsoron. Az oszlop hátoldalán fogantyúk vannak kialakítva., ezeknél fogva végzik a szerkezet hossz- és keresztirányú mozgatását és a forgatást. Itt van elhelyezve az emelőművet működtető kezelődoboz is.
Biztonságtechnikai megoldások:
- a daru pályáról való lefutását ütközők akadályozzák meg - véghelyzetben az emelőmozgást elektromos kapcsoló állítja le
- a kezelődoboz kulcsos bekapcsolóval van ellátva - a főáramkört biztonsági mágneskapcsoló reteszeli
- a villaszerkezet fogókészülékkel van ellátva
